Sensor dan Transmitter dalam Dunia Instrumentasi : Peran, Prinsip Kerja, dan Aplikasi di Berbagai Industri

Dalam era industri modern, sensor dan transmitter menjadi dua komponen fundamental dalam sistem instrumentasi dan automasi. Keduanya bekerja secara sinergis untuk mengumpulkan, mengolah, dan mentransmisikan data dari proses industri ke sistem kontrol, memastikan operasi yang efisien, aman, dan andal. Sensor bertugas mendeteksi perubahan fisik atau kimia, sementara transmitter mengubah sinyal dari sensor menjadi bentuk yang dapat diproses oleh sistem kontrol. Artikel ini akan membahas tentang peran sensor dan transmitter, prinsip kerjanya, serta aplikasinya di berbagai industri.

1. Apa Itu Sensor dan Transmitter?

Sensor adalah perangkat yang dirancang untuk mendeteksi perubahan fisik, kimia, atau biologis dalam lingkungan dan mengubahnya menjadi sinyal yang dapat diukur, biasanya dalam bentuk listrik, pneumatik, atau digital. Perubahan yang dideteksi oleh sensor dapat berupa variabel seperti suhu, tekanan, aliran, level cairan, pH, kelembaban, atau bahkan konsentrasi gas. Sensor berfungsi sebagai antarmuka antara dunia fisik dan sistem kontrol atau monitoring, memberikan data mentah yang diperlukan untuk mengambil keputusan dalam proses industri. Sebagai "mata dan telinga" dari sistem instrumentasi, sensor memungkinkan kita untuk memantau kondisi lingkungan atau proses secara real-time, sehingga memastikan operasi yang aman, efisien, dan terkendali.

Contoh sederhana penggunaan sensor dapat ditemukan dalam kehidupan sehari-hari, seperti termostat pada AC atau pemanas ruangan. Sensor suhu dalam termostat mendeteksi perubahan suhu di dalam ruangan dan mengirimkan sinyal ke sistem kontrol untuk menyalakan atau mematikan perangkat. Dalam skala industri, sensor digunakan dalam aplikasi yang lebih kompleks. Misalnya, dalam industri makanan dan minuman, sensor suhu digunakan untuk memastikan proses pasteurisasi berjalan pada suhu yang tepat, sementara sensor pH digunakan untuk mengontrol keasaman produk. Di industri minyak dan gas, sensor tekanan dan aliran digunakan untuk memantau kondisi pipa dan tangki penyimpanan, mencegah kebocoran atau overpressure yang dapat menyebabkan kecelakaan.

Aplikasi sensor juga sangat penting dalam sistem otomasi dan kontrol proses. Misalnya, dalam pabrik kimia, sensor level digunakan untuk memantau ketinggian cairan dalam tangki reaktor, sementara sensor konduktivitas digunakan untuk memastikan konsentrasi bahan kimia yang tepat. Dalam pembangkit listrik, sensor suhu dan tekanan digunakan untuk memantau kondisi boiler dan turbin, memastikan efisiensi energi dan keamanan operasional. Dengan kemajuan teknologi, sensor kini semakin cerdas dan terintegrasi dengan sistem IoT (Internet of Things), memungkinkan pengumpulan data secara real-time dan analisis yang lebih mendalam untuk optimasi proses. Dengan demikian, sensor tidak hanya menjadi komponen penting dalam sistem instrumentasi, tetapi juga kunci dalam mencapai industri 4.0 yang lebih efisien dan berkelanjutan.

Transmitter adalah perangkat kritis dalam sistem instrumentasi yang berfungsi untuk menerima sinyal mentah dari sensor dan mengubahnya menjadi sinyal standar yang dapat diproses oleh sistem kontrol, indikator, atau perekam data. Sinyal standar ini biasanya dalam bentuk pneumatik (udara bertekanan, seperti 3-15 psi) atau elektronik (arus listrik, seperti 4-20 mA atau tegangan 0-10 V). Transmitter bertindak sebagai "jembatan" antara sensor dan sistem kontrol, memastikan bahwa data yang dikirim akurat, stabil, dan dapat diandalkan. Dengan kata lain, transmitter tidak hanya mengubah sinyal, tetapi juga memperkuat, mengondisikan, dan mentransmisikannya ke sistem yang lebih besar, sehingga memungkinkan pengambilan keputusan yang tepat dalam proses industri.

Prinsip kerja transmitter didasarkan pada mekanisme umpan balik (feedback mechanism) yang memastikan keseimbangan antara sinyal input dari sensor dan sinyal output yang dikirim ke sistem kontrol. Misalnya, dalam pneumatic transmitter, tekanan dari sensor diubah menjadi sinyal udara bertekanan melalui mekanisme diafragma dan nozzle. Sinyal ini kemudian diperkuat oleh pilot relay sebelum dikirim ke receiver. Sementara itu, dalam electronic transmitter, sinyal listrik dari sensor diproses oleh rangkaian elektronik dan dikonversi menjadi sinyal standar 4-20 mA, yang dikenal luas karena ketahanannya terhadap gangguan noise dan kemampuannya untuk mentransmisikan data jarak jauh. Transmitter modern juga dilengkapi dengan teknologi digital dan komunikasi dua arah, seperti HART Protocol atau Foundation Fieldbus, yang memungkinkan diagnostik jarak jauh dan kalibrasi otomatis, meningkatkan keandalan dan efisiensi sistem.

Aplikasi transmitter sangat luas di berbagai industri. Di industri minyak dan gas, transmitter digunakan untuk mengukur tekanan, aliran, dan level cairan dalam pipa dan tangki penyimpanan. Misalnya, Rosemount 3051 PressureTransmitter adalah salah satu model yang populer karena akurasinya yang tinggi dan kemampuannya beroperasi dalam kondisi ekstrem. Di industri power plant, transmitter digunakan untuk memantau tekanan dan suhu uap dalam turbin, memastikan efisiensi energi dan keamanan operasional. Sementara itu, di industri foodand beverage, transmitter seperti Endress+Hauser iTHERM TM411 digunakan untuk mengontrol suhu selama proses pasteurisasi, memastikan kualitas produk dan kepatuhan terhadap standar keamanan pangan. Penggunaan transmitter yang terintegrasi dengan sistem kontrol otomatis telah terbukti meningkatkan efisiensi energi dan mengurangi downtime, menjadikannya komponen penting dalam mencapai industri 4.0 yang berkelanjutan.

2. Prinsip Kerja Sensor dan Transmitter

Sensor bekerja berdasarkan prinsip transduksi, yaitu mengubah energi dari satu bentuk ke bentuk lain. Misalnya, sensor suhu seperti RTD mengubah perubahan suhu menjadi perubahan resistansi listrik, sementara thermocouple menghasilkan tegangan listrik saat dua logam berbeda mengalami perbedaan suhu. Sensor tekanan menggunakan diafragma yang berubah bentuk saat terkena tekanan, lalu mengubahnya menjadi sinyal listrik melalui strain gauge atau kapasitor. Sensor aliran mengukur laju fluida dengan prinsip perbedaan tekanan (orifice plate) atau efek Doppler (ultrasonik). Prinsip ini memungkinkan sensor memberikan respons cepat dan akurat terhadap perubahan kondisi.

Transmitter bekerja berdasarkan prinsip keseimbangan gaya (force balance) atau konversi sinyal, yang memastikan akurasi dan stabilitas dalam mentransmisikan data. Pada pneumatic transmitter, sinyal dari sensor diubah menjadi tekanan udara (3-15 psi) melalui mekanisme umpan balik. Ketika tekanan input berubah, diafragma dan nozzle bekerja bersama untuk menyeimbangkan gaya, menghasilkan sinyal pneumatik yang proporsional dengan variabel yang diukur. Sementara itu, electronic transmitter mengubah sinyal dari sensor menjadi sinyal listrik standar (4-20 mA atau 0-10 V) menggunakan rangkaian elektronik dan mekanisme umpan balik. Sinyal listrik ini lebih tahan terhadap gangguan dan dapat dikirim jarak jauh, membuatnya ideal untuk aplikasi industri modern. Kedua jenis transmitter ini memastikan sinyal yang akurat dan andal untuk sistem kontrol dan monitoring.

3. Jenis-Jenis Sensor

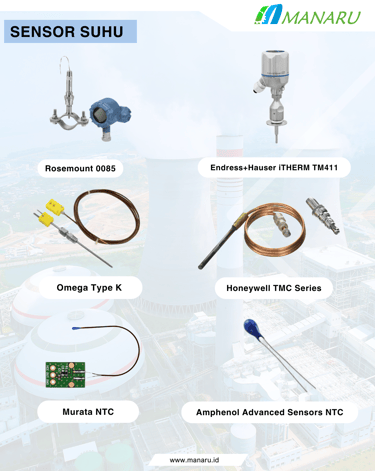

3.1 Sensor Suhu

Sensor suhu digunakan untuk mengukur perubahan suhu dalam berbagai aplikasi. Beberapa jenis sensor suhu yang umum digunakan adalah:

• RTD (Resistance Temperature Detector): Mengukur suhu berdasarkan perubahan resistansi logam (biasanya platinum). Contoh: Rosemount 0085 dan Endress+Hauser iTHERM TM411.

• Thermocouple: Menggunakan dua logam berbeda yang menghasilkan tegangan listrik ketika dipanaskan. Contoh: Omega Type K Thermocouple dan Honeywell TMC Series.

• Thermistor: Mengubah resistansi secara signifikan dengan perubahan suhu. Contoh: Murata NTC Thermistor dan Amphenol Advanced Sensors NTC Probes.

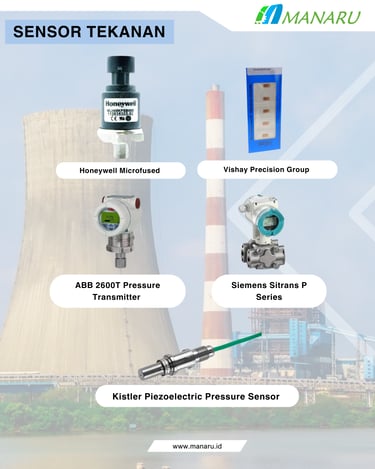

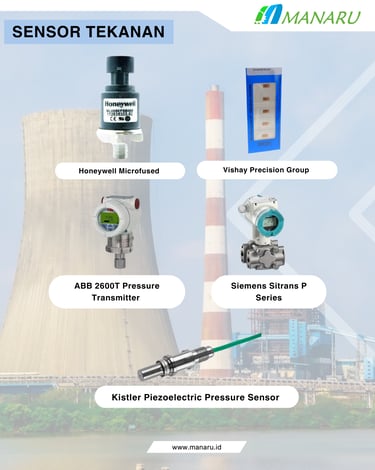

3.2 Sensor Tekanan

Sensor tekanan mendeteksi tekanan fluida atau gas dan mengubahnya menjadi sinyal listrik. Jenis dan contohnya meliputi:

• Strain Gauge: Mengukur deformasi material akibat tekanan. Contoh: Honeywell Microfused Pressure Sensor dan Vishay Precision Group Strain Gauges.

• Capacitive Pressure Sensor: Menggunakan perubahan kapasitansi akibat pergerakan diafragma. Contoh: ABB 2600T Pressure Transmitter dan Siemens Sitrans P Series.

• Piezoelectric Sensor: Menggunakan material piezoelektrik yang menghasilkan tegangan saat terkena tekanan. Contoh: Kistler Piezoelectric Pressure Sensor dan PCB Piezotronics Pressure Sensor.

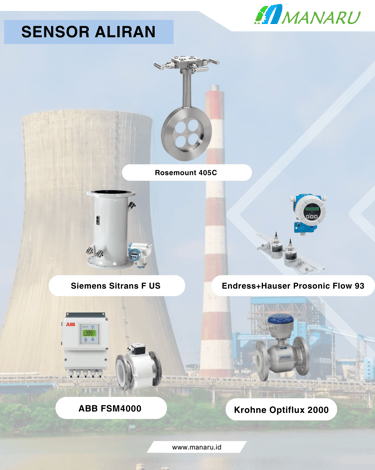

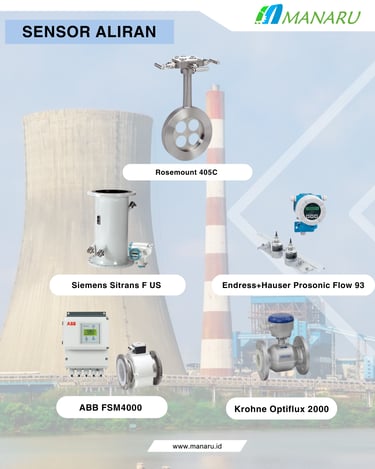

3.3 Sensor Aliran

Sensor aliran mengukur laju aliran fluida atau gas dalam pipa atau saluran. Beberapa jenis dan contohnya adalah:

• Orifice Plate: Mengukur perbedaan tekanan di kedua sisi plat berlubang. Contoh: Emerson Rosemount 405C dan Yokogawa DY Series.

• Ultrasonic Flow Sensor: Menggunakan gelombang ultrasonik untuk menghitung kecepatan aliran. Contoh: Siemens Sitrans F US dan Endress+Hauser Prosonic Flow 93.

• Electromagnetic Flow Sensor: Menggunakan prinsip induksi elektromagnetik untuk mengukur aliran cairan konduktif. Contoh: ABB FSM4000 dan Krohne Optiflux 2000.

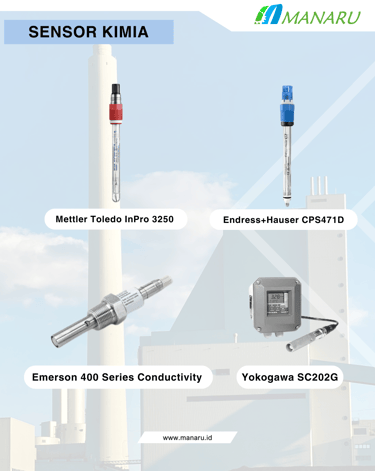

3.5 Sensor Kimia

Sensor kimia digunakan untuk mengukur parameter kimia seperti pH, konduktivitas, atau konsentrasi gas. Beberapa contohnya adalah:

• pH Sensor: Mengukur keasaman atau kebasaan larutan. Contoh: Mettler Toledo InPro 3250 dan Endress+Hauser CPS471D.

• Conductivity Sensor: Mengukur kemampuan larutan untuk menghantarkan listrik. Contoh: Emerson 400 Series Conductivity Sensor dan Yokogawa SC202G.

• Gas Sensor: Mendeteksi keberadaan dan konsentrasi gas tertentu. Contoh: Honeywell XNX Universal Gas Detector dan Figaro TGS2602 Air Quality Sensor.

4. Jenis-jenis Transmitter

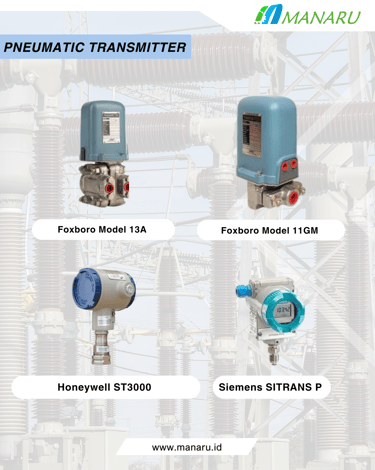

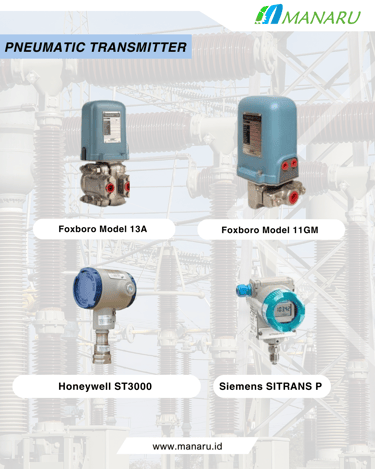

4.1 Pneumatic Transmitter

Pneumatic transmitter menggunakan udara bertekanan (biasanya 3-15 psi) sebagai media sinyal. Mereka sering digunakan di lingkungan berbahaya atau di mana sinyal listrik tidak aman digunakan. Berikut adalah beberapa contoh:

• Foxboro Model 13A (Differential Pressure): Digunakan untuk mengukur aliran, level, atau tekanan diferensial.

• Foxboro Model 11GM (Pressure): Digunakan untuk mengukur tekanan absolut atau gauge pressure.

• Honeywell ST3000 Pneumatic Transmitter: Mengukur tekanan, level, atau aliran.

• Siemens SITRANS P Series Pneumatic Transmitter: Mengukur tekanan dan level cairan.

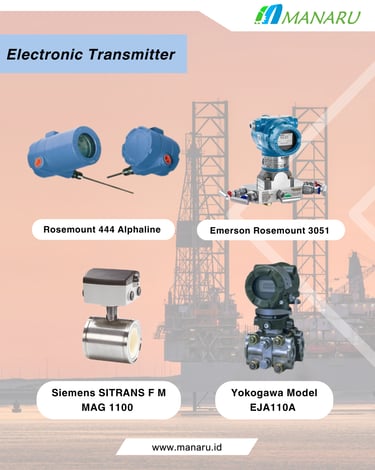

4.2 Electronic Transmitter

Electronic transmitter mengubah sinyal dari sensor menjadi sinyal listrik standar (4-20 mA atau 0-10 V). Mereka lebih fleksibel dan dapat diintegrasikan dengan sistem kontrol digital. Berikut adalah beberapa contoh:

• Yokogawa Model EJA110A (Differential Pressure): Digunakan untuk mengukur aliran, level, atau tekanan diferensial.

• Rosemount 444 Alphaline (Temperature): Mengukur suhu dalam proses industri.

• ABB 2600T Pressure Transmitter: Mengukur tekanan absolut, gauge, atau diferensial.

• Endress+Hauser Prosonic Flow 93 (Ultrasonic Flow Transmitter): Mengukur aliran cairan atau gas menggunakan gelombang ultrasonik.

• Emerson Rosemount 3051 (Pressure, Level, Flow): Mengukur tekanan, level, atau aliran dengan akurasi tinggi.

• Siemens SITRANS F M MAG 1100 (Electromagnetic Flow Transmitter): Mengukur aliran cairan konduktif.

• Vega Vegaflex 86 (Radar Level Transmitter): Mengukur level cairan atau material padat menggunakan gelombang radar.

• Krohne Optiflux 2000 (Electromagnetic Flow Transmitter): Mengukur aliran cairan konduktif.

5. Aplikasi Sensor dan Transmitter di Berbagai Industri

5.1 Industri Oil and Gas

• Sensor dan Transmitter untuk Pengukuran Tekanan: Digunakan untuk memantau tekanan dalam pipa dan tangki penyimpanan. Contoh: Rosemount 3051 Pressure Transmitter.

• Sensor dan Transmitter untuk Pengukuran Aliran: Digunakan untuk mengukur aliran minyak dan gas dalam pipa transmisi. Contoh: Yokogawa EJA110A Differential Pressure Transmitter.

• Sensor dan Transmitter untuk Pengukuran Level: Digunakan untuk memantau level cairan dalam tangki penyimpanan. Contoh: Magnetrol E3 Level Transmitter.

5.2 Industri Kimia dan Petrokimia

• Sensor dan Transmitter untuk Pengukuran Suhu: Digunakan dalam reaktor kimia untuk memastikan suhu operasi yang aman. Contoh: Endress+Hauser iTHERM TM411 Temperature Transmitter.

• Sensor dan Transmitter untuk Pengukuran pH dan Konduktivitas: Digunakan untuk memantau kualitas reaksi kimia. Contoh: Mettler Toledo InPro 3250 pH Sensor.

5.3 Power Plant

• Sensor dan Transmitter untuk Pengukuran Aliran Uap: Digunakan dalam turbin untuk mengoptimalkan efisiensi energi. Contoh: Siemens SITRANS F M MAG 1100 Flow Sensor.

• Sensor dan Transmitter untuk Pengukuran Level Air: Digunakan dalam boiler untuk memastikan level air yang aman. Contoh: Vega Vegaflex 86 Level Transmitter.

5.4 Water Treatment

• Sensor dan Transmitter untuk Pengukuran Kualitas Air: Digunakan untuk memantau parameter seperti pH, konduktivitas, dan kekeruhan. Contoh: Hach CLX520 Chlorine Sensor.

• Sensor dan Transmitter untuk Pengukuran Level Cairan: Digunakan dalam tangki pengolahan air. Contoh: ABB 2600T Pressure Transmitter.

5.5 Food and Beverage

• Sensor dan Transmitter untuk Pengukuran Suhu: Digunakan dalam proses pasteurisasi dan sterilisasi. Contoh: Endress+Hauser iTHERM TM411 Temperature Transmitter.

• Sensor dan Transmitter untuk Pengukuran Level Bahan Baku: Digunakan dalam tangki penyimpanan bahan baku. Contoh: Vega Vegaflex 86 Level Transmitter.

Kesimpulan

Sensor dan transmitter adalah dua komponen kunci dalam sistem instrumentasi dan automasi, yang memastikan akurasi, stabilitas, dan efisiensi dalam pengukuran dan kontrol proses. Dengan memahami prinsip kerja dan aplikasinya di berbagai industri, kita dapat mengoptimalkan penggunaan sensor dan transmitter untuk meningkatkan kinerja proses produksi.Perkembangan teknologi sensor dan transmitter, terutama yang berbasis IoT dan digital, membuka peluang baru untuk inovasi dalam industri otomasi.

Baca Juga

• Instrumentasi : Sistem Kontrol, Transmisi Data, dan Sinyal Instrumen

• Menyingkap Rahasia Pengukuran Suhu: Dari Termometer hingga Pyrometer

• Pengukuran Tekanan (Pressure Measurement) : Pengertian, Prinsip Kerja, dan Alat Ukur

• Mengenal Beragam Metode Pengukuran Level Fluida untuk Industri Modern

• Memahami Prinsip dan Teknologi Pengukuran Aliran Fluida (Flow Measurements)

• Instrumentasi dan Pengendalian Proses

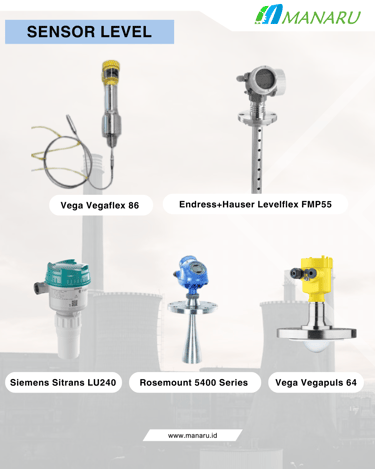

3.4 Sensor Level

Sensor level digunakan untuk mengukur ketinggian cairan atau material padat dalam tangki atau wadah. Contohnya meliputi:

• Capacitive Level Sensor: Mendeteksi perubahan kapasitansi akibat perubahan level. Contoh: Vega Vegaflex 86 dan Endress+Hauser Levelflex FMP55.

• Ultrasonic Level Sensor: Menggunakan gelombang ultrasonik untuk mengukur jarak ke permukaan cairan. Contoh: Siemens Sitrans LU240 dan Honeywell Ultrasonic Level Sensor.

• RadarLevelSensor: Menggunakan gelombang radar untuk mengukur level dengan presisi tinggi. Contoh: Emerson Rosemount 5400 Series dan Vega Vegapuls 64.
