Mengenal Positioner pada Control Valve

Positioner pada control valve merupakan perangkat kunci yang memastikan keakuratan gerakan aktuator sesuai perintah sistem kontrol. Dalam pembahasan ini, akan dijelaskan pengertian positioner, berbagai tipe positioner, serta lokasi strategis pemasangan positioner pada control valve. Temukan bagaimana positioner memainkan peran penting dalam meningkatkan efisiensi dan stabilitas proses industri.

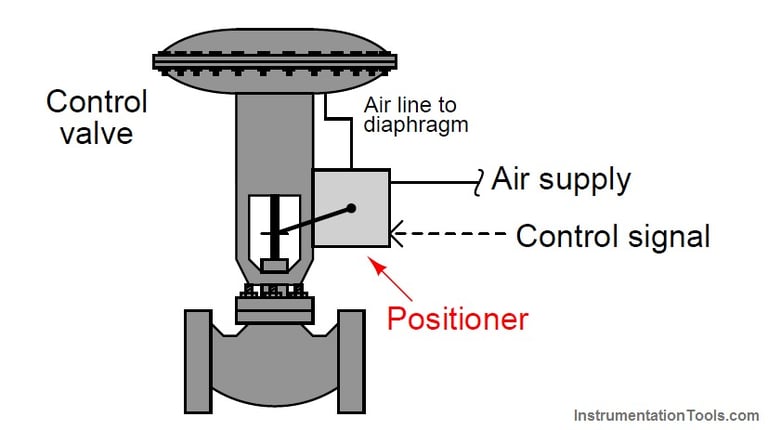

1. Pengertian Positioner

Positioner adalah perangkat penting dalam sistem kontrol proses yang berfungsi untuk memastikan posisi control valve sesuai dengan sinyal perintah yang diberikan oleh controller. Alat ini bekerja dengan cara mengatur aliran instrument air (udara bertekanan) atau sinyal listrik ke actuator, sehingga control valve dapat membuka atau menutup sesuai dengan kebutuhan proses. Dengan kata lain, positioner bertugas sebagai "jembatan" antara perintah controller dan posisi fisik katup, memastikan pergerakannya presisi sesuai arahan.

Positioner pada control valve bekerja dengan menerima sinyal perintah dari controller, yang dapat berupa sinyal tekanan udara (pneumatik) atau sinyal listrik (analog/digital), tergantung pada jenis sistem yang digunakan. Sinyal ini berfungsi untuk mengatur posisi control valve, misalnya untuk membuka valve hingga 50% dari total kapasitasnya. Setelah menerima sinyal tersebut, positioner akan membandingkan posisi aktual valve dengan posisi yang diperintahkan oleh controller. Jika posisi valve belum sesuai dengan perintah, positioner akan segera mengirimkan sinyal ke actuator untuk menyesuaikan pergerakan valve hingga mencapai posisi yang diinginkan.

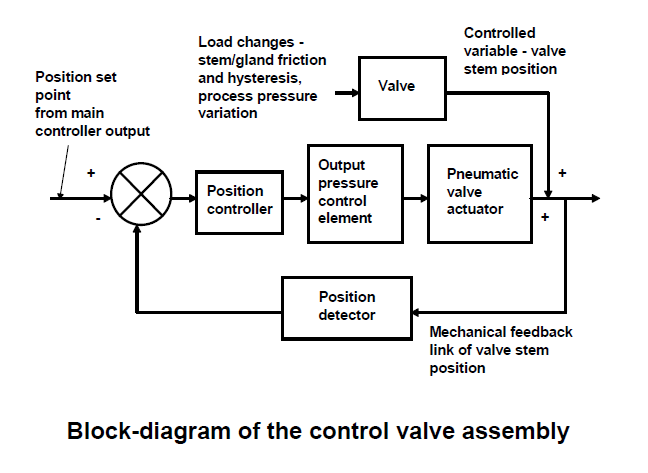

Selain itu, positioner terhubung secara mekanikal dengan valve stem (batang valve) atau valve shaft (poros valve), memungkinkan posisi valve dipantau dengan akurat. Umpan balik mekanikal ini sangat penting, karena memberikan informasi secara terus-menerus kepada positioner mengenai posisi terkini valve. Dengan adanya umpan balik ini, positioner dapat memastikan bahwa valve bergerak dengan tepat dan sesuai dengan perintah controller. Setelah valve mencapai posisi yang tepat, positioner akan menstabilkan aliran udara atau sinyal yang mengalir ke actuator, sehingga actuator tidak lagi menggerakkan valve. Proses ini penting untuk menjaga kestabilan sistem dan memastikan bahwa posisi valve tetap stabil sesuai dengan kebutuhan proses yang diatur oleh controller. Dengan demikian, positioner berperan sebagai penghubung yang mengatur posisi valve secara presisi dan menjaga keberlanjutan proses yang efisien.

2. Tipe Postioner Berdasarkan Jenis Input

Positioner pada control valve memiliki berbagai tipe yang dibedakan berdasarkan jenis sinyal input yang digunakan untuk mengatur posisi valve. Setiap tipe memiliki keunggulan dan aplikasi yang berbeda, sesuai dengan kebutuhan sistem kontrol yang lebih kompleks atau lebih sederhana.

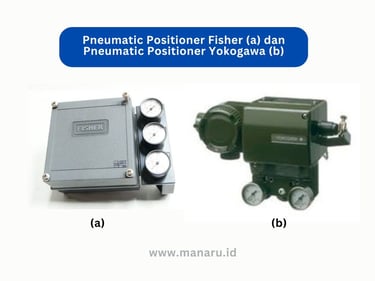

a. Pneumatic Positioner

Pneumatic positioner menggunakan sinyal tekanan udara (pneumatik) sebagai input, biasanya dalam rentang 3 hingga 15 psig (pounds per square inch gauge). Sinyal pneumatik ini diterima oleh positioner dan diterjemahkan menjadi level posisi yang diinginkan pada valve. Setelah itu, positioner akan mengatur supply instrument air ke actuator sesuai dengan posisi yang diperlukan, memungkinkan actuator untuk menggerakkan valve hingga mencapai posisi yang diinginkan. Tipe ini lebih sederhana dan banyak digunakan dalam aplikasi industri yang tidak memerlukan kontrol yang terlalu kompleks. Pneumatic positioner umumnya lebih mudah dipelihara dan lebih hemat biaya.

Contoh Produk:

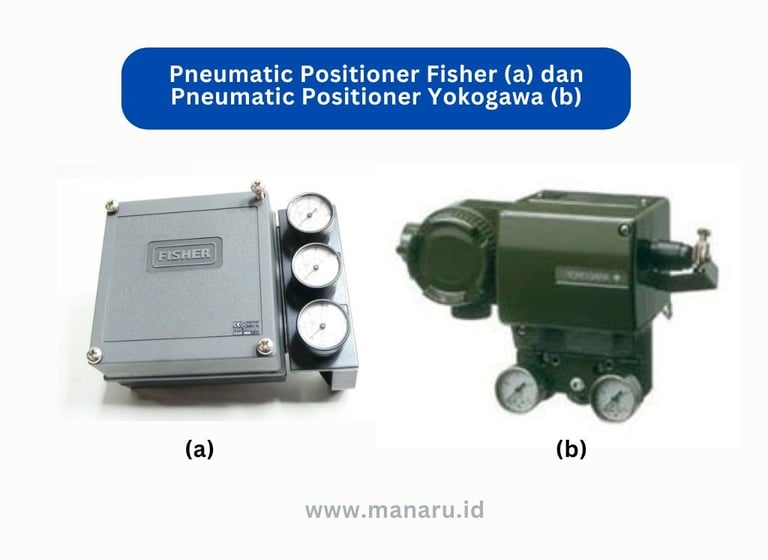

• Emerson Fisher 429 Pneumatic Positioner: Sebuah positioner pneumatik yang banyak digunakan untuk aplikasi kontrol yang sederhana dan efisien.

• Yokogawa YT-3000 Pneumatic Positioner: Produk lain yang menawarkan kontrol pneumatik presisi untuk berbagai aplikasi industri.

b. Analog I/P Positioner

Analog I/P positioner (Current to Pneumatic) menerima input dalam bentuk sinyal listrik analog, biasanya sinyal arus 4-20 mA, yang lebih umum digunakan dalam sistem kontrol modern. Sinyal arus ini kemudian diubah menjadi sinyal pneumatik yang digunakan untuk menggerakkan actuator dan mengatur posisi valve. Fungsi dasar dari I/P positioner ini mirip dengan pneumatic positioner, namun dengan kelebihan menggunakan sinyal listrik sebagai input, yang lebih stabil dan memungkinkan integrasi yang lebih mudah dalam sistem kontrol berbasis elektronik. I/P positioner umumnya digunakan pada sistem yang memerlukan akurasi tinggi dan pengendalian jarak jauh, serta dapat dihubungkan dengan sistem kontrol DCS (Distributed Control System).

Contoh Produk:

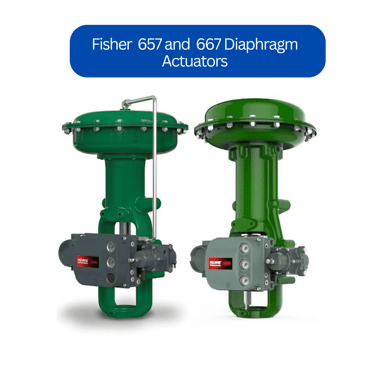

• Emerson Fisher 667 I/P Positioner: Salah satu I/P positioner yang sering digunakan untuk aplikasi yang membutuhkan sinyal listrik 4-20 mA yang dikonversi menjadi sinyal pneumatik.

• Yokogawa YT-1000 I/P Positioner: Produk yang dirancang untuk memberikan kontrol akurat dalam sistem kontrol proses menggunakan sinyal arus.

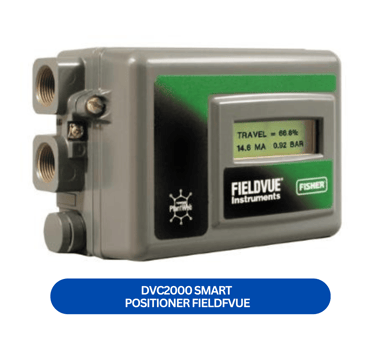

c. Smart Positioner

Smart positioner adalah jenis positioner yang lebih canggih dan memiliki berbagai fungsi tambahan dibandingkan dengan pneumatic atau I/P positioner. Selain mengontrol posisi valve secara presisi, smart positioner juga dilengkapi dengan kemampuan diagnostik dan komunikasi digital, yang memungkinkan integrasi dengan sistem kontrol modern seperti HART, Fieldbus, atau Profibus. Smart positioner dapat memantau kondisi valve secara real-time, memberikan umpan balik yang lebih akurat, serta memungkinkan pengaturan dan pemantauan posisi valve secara lebih fleksibel. Keunggulan lainnya adalah kemampuan untuk mengoptimalkan kinerja valve dan mengurangi kebutuhan untuk kalibrasi manual atau perawatan rutin.

Contoh Produk:

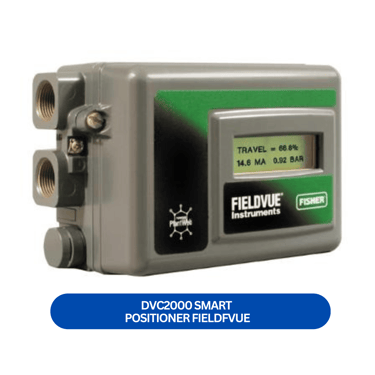

• Emerson Fisher 475 Smart Positioner: Merupakan smart positioner yang sering digunakan dalam aplikasi yang memerlukan kontrol yang lebih canggih dengan kemampuan diagnostik dan komunikasi digital.

• Yokogawa VNET Positioner: Tipe smart positioner dengan kemampuan komunikasi digital dan integrasi sistem otomatis untuk meningkatkan efisiensi kontrol.

• Schneider Electric Foxboro 52S Smart Positioner: Produk dengan kemampuan komunikasi digital yang mendukung sistem kontrol modern dan pengelolaan data yang lebih baik.

3. Tipe Positioner Berdasarkan Cara Kerjanya

a. Force Balance Pneumatic Positioner

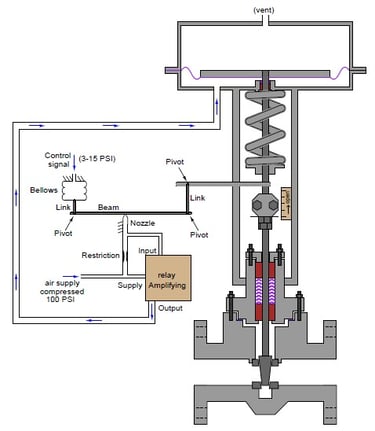

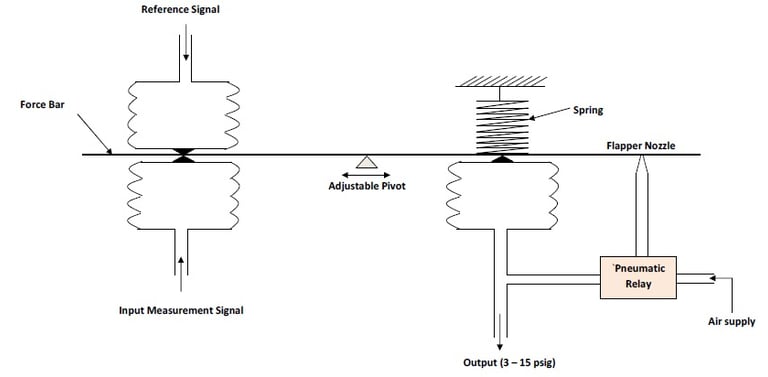

Pada Force Balance Pneumatic Positioner, mekanisme kerjanya bergantung pada prinsip keseimbangan gaya. Ketika sinyal kontrol berupa tekanan udara (biasanya antara 3-15 psi) diterima, gaya dari sinyal ini akan mempengaruhi posisi valve. Sinyal udara ini diteruskan ke sistem yang disebut force beam, yang bekerja untuk mengatur posisi valve dengan membandingkan gaya sinyal kontrol dengan gaya umpan balik dari valve stem (batang katup).

Pada sistem ini, force beam bergerak untuk menyesuaikan posisi valve. Ketika sinyal input diterima dan posisi valve harus berubah, force beam mengarahkan pergerakan untuk membuka atau menutup valve. Misalnya, ketika sinyal kontrol meningkat, force beam bergerak dan menutup flapper nozzle, meningkatkan tekanan udara ke katup diafragma yang pada gilirannya akan menutup valve. Positioner jenis ini memiliki dua sistem penggerak yang bekerja saling berlawanan, sehingga memungkinkan posisi valve untuk tetap stabil tanpa adanya pergeseran besar dalam posisi valve. Seperti dua tim yang menarik tali dari kedua sisi, jika kedua gaya yang diterapkan seimbang, maka posisi valve tetap terjaga dengan presisi.

Contoh Produk:

• Emerson Fisher 429 Pneumatic Positioner: Dikenal dengan desain force balance untuk memberikan respons yang sangat presisi dalam pengendalian posisi valve.

b. Motion Balance Pneumatic Positioner

Pada Motion Balance Pneumatic Positioner, prinsip yang digunakan adalah keseimbangan gerakan (motion balance). Ketika sinyal kontrol yang diterima meningkat, tekanan udara diarahkan ke nozzle dan menghasilkan tekanan balik. Tekanan balik ini kemudian menggerakkan beam untuk mengarahkan posisi valve sesuai dengan sinyal kontrol. Dalam mekanisme ini, beam berfungsi untuk menyeimbangkan gaya yang diterapkan oleh actuator, memastikan bahwa pergerakan valve tetap stabil dan sesuai dengan sinyal yang diberikan.

Pada sistem ini, ketika valve bergerak, beam berperan untuk mengimbangi pergerakan tersebut, sehingga valve tetap bergerak dengan lancar dan presisi. Begitu keseimbangan tercapai, beam akan berada dalam posisi miring yang sesuai, memastikan bahwa gerakan valve dan pergerakan actuator saling menyeimbangkan.

Contoh Produk:

• Yokogawa YT-1000 Motion Balance Pneumatic Positioner: Memiliki kemampuan pengaturan posisi valve yang presisi dengan menggunakan prinsip motion balance, memberikan kontrol yang lebih stabil dan terukur.

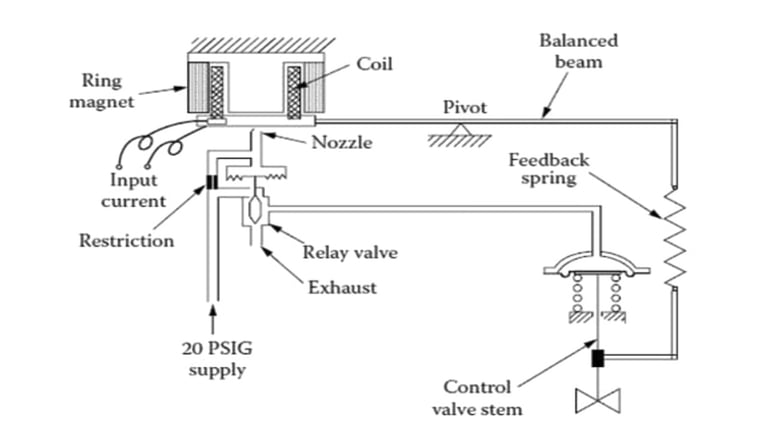

c. Electro Pneumatic Valve Positioner

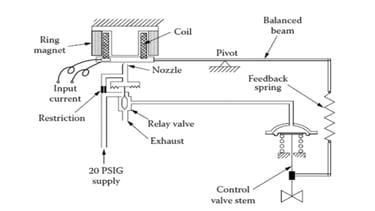

Electro Pneumatic Valve Positioner mengubah sinyal listrik menjadi sinyal pneumatik untuk menggerakkan actuator valve. Sistem ini menggunakan sinyal listrik dalam kisaran 4-20 mA, yang diterima dari sistem kontrol atau perangkat eksternal. Sinyal listrik ini kemudian digunakan untuk mengatur daya magnet yang menggerakkan force beam. Force beam ini bekerja untuk membuka atau menutup nozzle berdasarkan sinyal listrik yang diterima.

Dalam hal ini, gaya yang diterapkan untuk membuka dan menutup nozzle diimbangi oleh posisi batang katup (stem) dan arus input yang diterima. Dengan kata lain, sinyal listrik akan dikonversi menjadi tekanan udara yang tepat, memberikan kontrol posisi valve yang lebih fleksibel dan akurat dibandingkan dengan sistem pneumatik murni.

Contoh Produk:

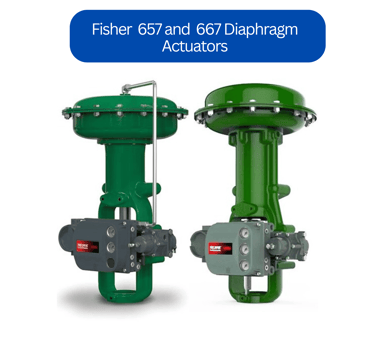

• Emerson Fisher 667 Electro Pneumatic Positioner: Mengubah sinyal listrik menjadi sinyal pneumatik dengan kontrol presisi tinggi, cocok untuk aplikasi yang membutuhkan kontrol lebih fleksibel dan presisi.

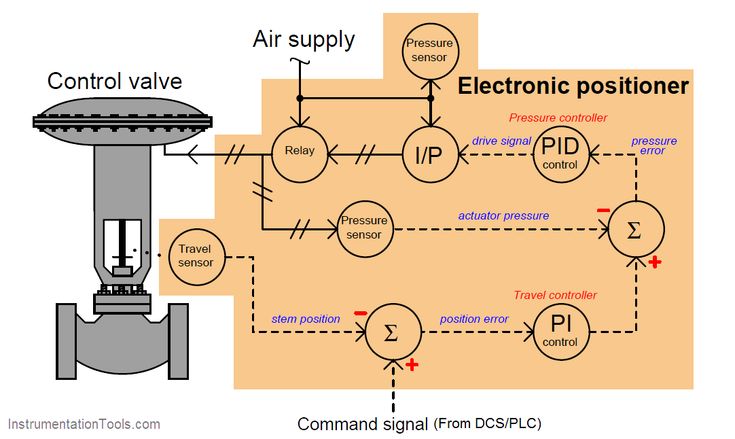

d. Electronic Positioner

Electronic Positioner adalah tipe yang sepenuhnya mengandalkan sistem elektronik untuk mengontrol posisi valve tanpa melibatkan sinyal pneumatik. Positioner ini menggunakan sensor elektronik untuk mendeteksi posisi stem (batang katup). Mikroprosesor yang ada dalam sistem ini kemudian membandingkan posisi stem terhadap sinyal kontrol yang diterima. Proses perbandingan ini dilakukan dengan perhitungan matematika untuk menghitung error (selisih antara posisi sinyal dan posisi sebenarnya).

Setelah perhitungan dilakukan, signal converter mengubah data yang diperoleh menjadi sinyal pneumatik yang diperlukan untuk menggerakkan actuator. Sistem elektronik ini memberikan kontrol yang sangat presisi dan dapat terhubung dengan berbagai sistem kontrol canggih seperti HART, Fieldbus, atau Profibus. Selain itu, positioner ini sering dilengkapi dengan fitur diagnostik untuk memantau kondisi valve dan actuator secara real-time, memberikan umpan balik untuk analisis dan pemeliharaan yang lebih baik.

Contoh Produk:

• Emerson Fisher 475 Smart Electronic Positioner: Dikenal dengan kemampuan komunikasi digital dan diagnostik yang canggih untuk memastikan kontrol valve yang lebih efisien dan real-time.

• Schneider Electric Foxboro 52S Electronic Positioner: Menggunakan teknologi digital untuk memastikan pengaturan posisi valve yang lebih optimal dan efisien.

4. Kapan Positioner Harus Dipasang

• ·Saat diperlukan posisi katup yang akurat: Positioner memastikan katup dapat mencapai dan mempertahankan posisi yang tepat sesuai dengan perintah dari sistem pengendalian.

• Untuk mempercepat respons katup: Positioner menggunakan tekanan yang lebih tinggi dan aliran udara yang lebih besar untuk menyesuaikan posisi katup dengan lebih cepat, meningkatkan kecepatan respons katup terhadap sinyal kontrol.

• Untuk meningkatkan tekanan yang dapat ditutup oleh aktuator dan katup: Positioner bertindak sebagai penguat (amplifier) yang menambah tekanan sehingga aktuator dan katup dapat menutup melawan tekanan yang lebih tinggi.

• Ketika penurunan tekanan katup pada aliran maksimum melebihi 5 bar untuk katup satu dudukan atau 10 bar untuk katup dua dudukan: Dalam situasi ini, positioner dapat membantu memastikan katup tetap berfungsi dengan baik meskipun ada penurunan tekanan yang besar.

• Untuk membuat aktuator non-linier menjadi linier: Positioner digunakan untuk mengatasi masalah non-linieritas dalam aktuator, yang memungkinkan katup beroperasi secara lebih teratur dan konsisten.

• Saat perbedaan tekanan yang bervariasi dalam fluida dapat menyebabkan posisi plug (penyumbat) berubah: Jika ada perubahan tekanan dalam fluida yang dapat mempengaruhi posisi plug, positioner membantu menjaga posisi yang stabil dan sesuai.

• Ketika mengendalikan katup dengan rentang penyempitan yang lebar: Pada aplikasi dengan rentang penyempitan yang besar, positioner memastikan katup beroperasi secara efektif di seluruh rentang aliran.

• Ketika katup digunakan untuk menangani lumpur atau padatan yang tersuspensi: Pada aplikasi yang melibatkan fluida yang mengandung lumpur atau partikel padat, positioner membantu memastikan katup tetap bekerja dengan baik dan tidak tersumbat.

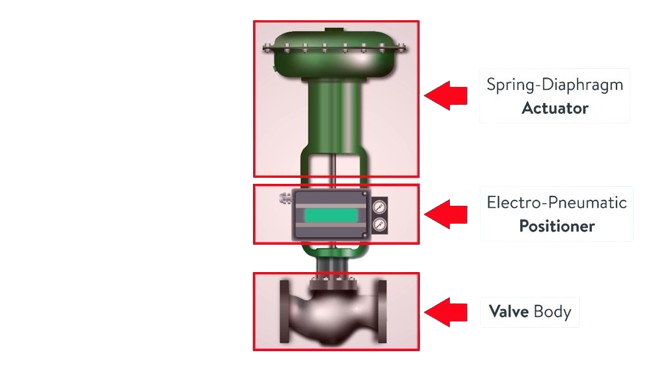

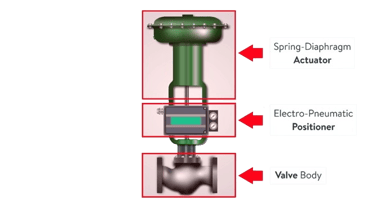

5. Positioner Pada Control Valve

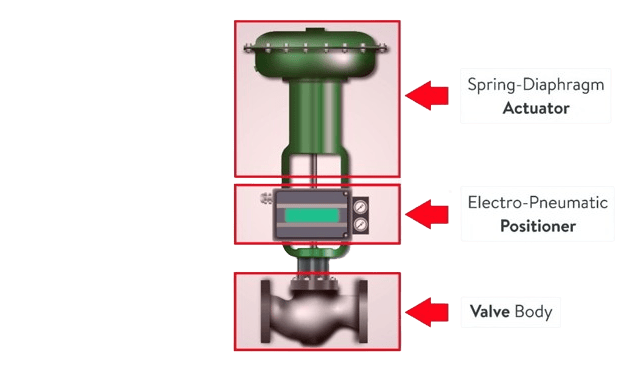

Positioner pada control valve biasanya dipasang langsung di atas atau di samping aktuator. Letaknya yang terintegrasi dengan aktuator ini memungkinkan positioner untuk mengontrol aliran udara yang masuk ke aktuator, yang kemudian memengaruhi pergerakan katup sesuai dengan sinyal kontrol yang diterimanya. Pada beberapa sistem yang lebih kompleks, positioner juga bisa dipasang terpisah dari aktuator, namun tetap terhubung dengan saluran atau pipa untuk mentransmisikan sinyal kontrol. Dengan demikian, posisi positioner sangat strategis untuk memastikan bahwa katup bergerak sesuai dengan instruksi yang diberikan oleh sistem kontrol.

Summary

Positioner untuk katup kontrol adalah perangkat penting yang memastikan posisi katup sesuai dengan sinyal kontrol yang diberikan oleh sistem, baik itu pneumatik, analog, atau digital. Alat ini mengatur aliran udara atau sinyal listrik ke aktuator, memastikan gerakan katup yang tepat sesuai kebutuhan proses. Berbagai jenis positioner, seperti pneumatik, I/P, dan positioner pintar, menawarkan manfaat untuk aplikasi spesifik. Mereka meningkatkan akurasi, respons, dan efisiensi katup, serta mengatasi masalah seperti non-linearitas atau tekanan tinggi, dan dapat dipasang langsung pada aktuator atau terpisah tergantung pada kebutuhan sistem.
