Memahami Sistem Instrumentasi: Tulang Punggung Industri Minyak, Gas, dan Petrokimia

Sistem instrumentasi merupakan salah satu pilar teknologi modern yang menopang berbagai sektor industri. Sistem ini berfungsi untuk mengukur, memantau, dan mengendalikan variabel-variabel yang menentukan keberhasilan suatu proses. Dalam sektor minyak, gas, dan petrokimia, sistem ini memiliki peran tak tergantikan, mengingat kompleksitas dan risiko tinggi yang melekat pada industri ini. Dalam pembahasan ini akan dijelaskan mengenai definisi, fungsi, contoh aplikasi, alat-alat yang digunakan, merek terkemuka, hingga cara kerja sistem instrumentasi, sehingga dapat memperoleh pemahaman yang komprehensif.

1. Apa Itu Sistem Instrumentasi?

Secara sederhana, sistem instrumentasi adalah kumpulan perangkat yang bekerja bersama untuk mengukur parameter tertentu dari suatu proses, memproses data tersebut, dan memberikan output berupa sinyal yang dapat digunakan untuk pengambilan keputusan atau pengendalian otomatis. Parameter ini dapat mencakup suhu, tekanan, aliran, tingkat cairan, komposisi kimia, hingga densitas suatu fluida.

Dalam industri minyak, gas, dan petrokimia, sistem instrumentasi berperan penting untuk menjaga keberlangsungan operasional. Proses industri di sektor ini seringkali melibatkan tekanan dan suhu tinggi, serta bahan-bahan kimia yang berbahaya. Oleh karena itu, pengelolaan parameter-parameter ini menjadi krusial demi menjaga keselamatan, kualitas produk, dan efisiensi proses.

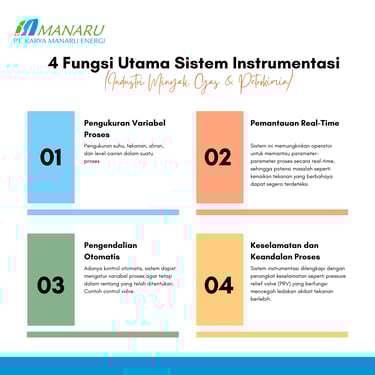

2. Fungsi Utama Sistem Instrumentasi dalam Industri Minyak, Gas, dan Petrokimia

1. Pengukuran Variabel Proses
   Pengukuran suhu, tekanan, aliran, dan level cairan dalam suatu proses menjadi dasar dari fungsi sistem instrumentasi. Misalnya, dalam kilang minyak, pengukuran suhu di kolom distilasi memastikan bahwa fraksi minyak mentah dipisahkan pada kondisi optimal.

2. Pemantauan Real-Time
   Sistem ini memungkinkan operator untuk memantau parameter-parameter proses secara real-time, sehingga potensi masalah seperti kenaikan tekanan yang berbahaya dapat segera terdeteksi.

3. Pengendalian Otomatis
   Dengan adanya kontrol otomatis, sistem dapat mengatur variabel proses agar tetap dalam rentang yang telah ditentukan. Misalnya, valve kontrol dapat membuka atau menutup secara otomatis untuk menjaga aliran gas pada tingkat tertentu.

4. Keselamatan dan Keandalan Proses
   Sistem instrumentasi dilengkapi dengan perangkat keselamatan seperti pressure relief valve (PRV) yang berfungsi mencegah ledakan akibat tekanan berlebih. Alarm dan sistem interlock juga diintegrasikan untuk menghentikan proses jika kondisi berbahaya terdeteksi.

3. Contoh Penggunaan Sistem Instrumentasi dalam Industri

1. Kilang Minyak (Refinery)

• Proses Distilasi: Pengukuran suhu dan tekanan di setiap tray kolom distilasi untuk memastikan pemisahan hidrokarbon berjalan optimal.

• Unit Hydrocracker: Pemantauan tekanan hidrogen untuk mencegah kondisi yang dapat merusak katalis.

2. Pengolahan Gas Alam

• Pemurnian Gas: Analisa komposisi gas untuk memastikan gas alam yang dihasilkan memenuhi standar.

• Pengukuran Aliran Gas: Flow meter digunakan untuk memastikan volume gas yang masuk ke jaringan distribusi.

3. Petrokimia

• Produksi Polimer: Pemantauan suhu reaktor untuk menjaga stabilitas reaksi kimia.

• Pengendalian Level Cairan: Level transmitter digunakan untuk mencegah overfilling pada tangki bahan baku.

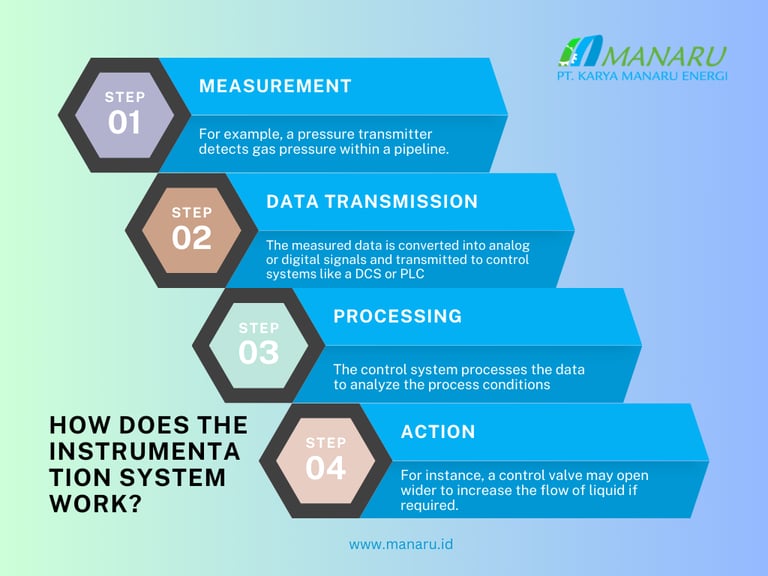

4. Bagaimana Sistem Instrumentasi Bekerja?

1. Tahap Pengukuran
   Sensor dan transmitter mengukur parameter fisik atau kimia dari proses. Misalnya, transmitter tekanan mendeteksi tekanan gas dalam pipa.

2. Tahap Transmisi Data
   Data diubah menjadi sinyal analog atau digital, lalu dikirim ke sistem kontrol seperti Distributed Control System (DCS) atau Programmable Logic Controller (PLC).

3. Tahap Pemrosesan
   Sistem kontrol memproses data untuk menganalisis kondisi proses. Jika terjadi deviasi dari parameter yang diinginkan, sistem akan memberikan perintah untuk koreksi.

4. Tahap Aksi
   Perangkat eksekusi, seperti kontrol valve atau pompa, menerima sinyal untuk menyesuaikan kondisi proses. Misalnya, valve dibuka lebih lebar untuk meningkatkan aliran cairan.

5. Alat-Alat dalam Sistem Instrumentasi

• Pressure Transmitter

  Fungsi: Mengukur tekanan fluida dalam pipa atau tangki.

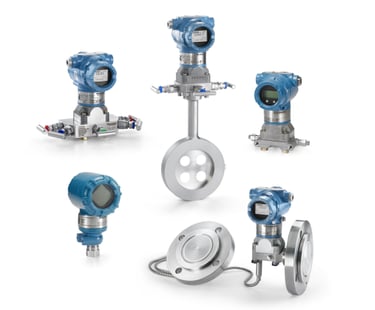

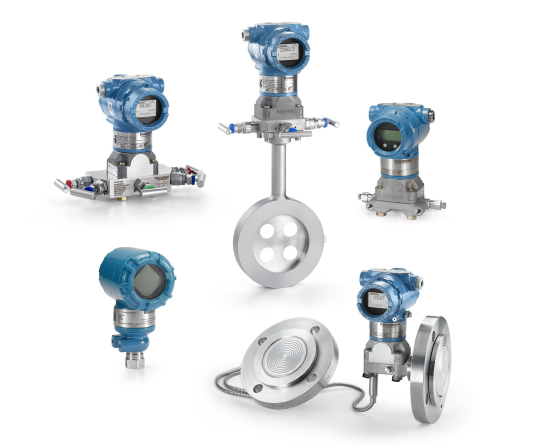

  Contoh: Rosemount 3051 yang memiliki akurasi tinggi dan mampu bekerja dalam lingkungan ekstrem.

• Flow Meter

  Fungsi: Mengukur laju aliran fluida dalam pipa.

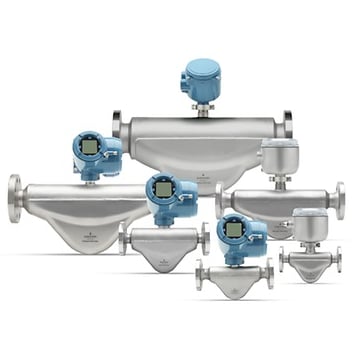

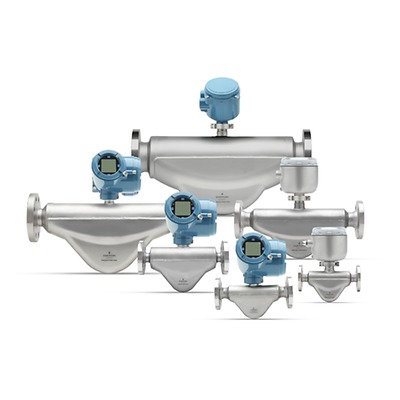

  Contoh: Emerson Micro Motion Coriolis Flowmeter, yang dapat mengukur massa aliran dengan presisi tinggi.

• Level Sensor

  Fungsi: Mengukur ketinggian cairan dalam tangki.

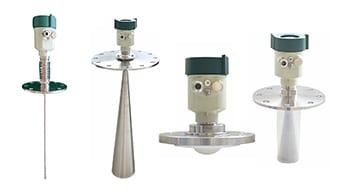

  Contoh: Radar Level Transmitter atau Ultrasonic Level Sensor untuk cairan berbusa atau volatil.

• Temperature Sensor

  Fungsi: Mendeteksi suhu pada berbagai bagian proses.

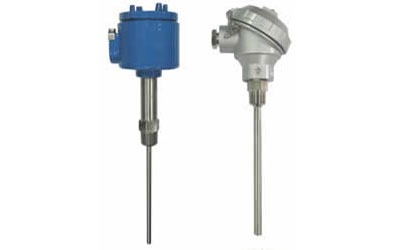

  Contoh: RTD (Resistance Temperature Detector) untuk aplikasi presisi tinggi atau termokopel untuk suhu ekstrem.

• Control Valve

  Fungsi: Mengatur aliran fluida sesuai kebutuhan proses.

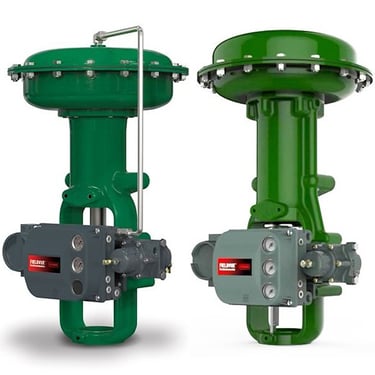

  Contoh: Fisher Control Valve, yang sering digunakan di industri petrokimia.

• Analyzer

  Fungsi: Menganalisis komposisi fluida, seperti kandungan sulfur dalam gas alam.

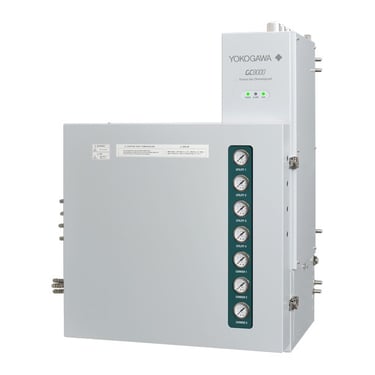

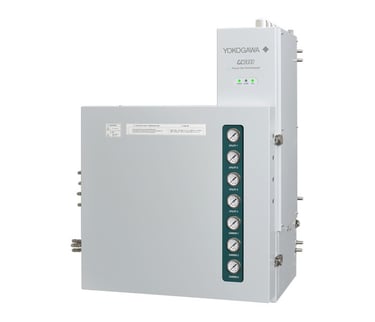

  Contoh: Gas chromatograph dari Yokogawa atau ABB.

6. Merek Terkemuka dalam Sistem Instrumentasi

1. Emerson
   Merek global yang menyediakan solusi lengkap untuk pengukuran dan kontrol proses. Produk-produknya dikenal tangguh dan presisi tinggi.

2. Endress+Hauser
   Menyediakan perangkat pengukuran yang sangat akurat untuk aplikasi industri berat, termasuk pengukuran aliran dan suhu.

3. Yokogawa
   Terdepan dalam teknologi sistem kontrol dan perangkat analisa proses.

4. Honeywell
   Fokus pada otomatisasi industri dengan produk seperti kontroler dan sistem pemantauan.

5. ABB
   Dikenal dengan perangkat analisa gas, pengukuran tekanan, dan sistem kontrol proses.

Kesimpulan

Sistem instrumentasi adalah inti dari operasi yang aman, efisien, dan terkendali di industri minyak, gas, dan petrokimia. Dengan berbagai alat canggih dan dukungan merek terpercaya, industri ini mampu mengelola proses yang kompleks, berbahaya, dan membutuhkan presisi tinggi. Pemahaman yang mendalam tentang sistem instrumentasi bukan hanya membantu dalam mengapresiasi teknologi yang mendukung industri modern, tetapi juga membuka peluang untuk meningkatkan efisiensi, kualitas, dan keselamatan operasional.
