Memahami Prinsip dan Teknologi Pengukuran Aliran Fluida (Flow Measurements)

Dalam dunia industri yang semakin kompleks, fluida memainkan peran penting sebagai penggerak, pendingin, hingga bahan baku atau bahan utama. Bagaimana sebuah pabrik kimia dapat menjaga konsistensi produksinya? Atau bagaimana sistem distribusi energi dapat berjalan efisien? Jawabannya terletak pada pengelolaan aliran fluida. Tidak hanya sekadar memastikan fluida mengalir, tetapi juga bagaimana alirannya diukur secara akurat dan efisien. Dengan teknologi yang terus berkembang, pengukuran aliran fluida telah menjadi seni dan ilmu yang tak terpisahkan dari operasional modern.

1. Apa Itu Aliran Fluida ?

Aliran fluida adalah salah satu konsep fundamental dalam banyak sektor industri, mulai dari pengolahan kimia, energi, hingga manufaktur. Mengukur aliran fluida secara tepat merupakan kunci untuk memastikan kelancaran operasional, efisiensi energi, dan keselamatan dalam setiap sistem yang menggunakan fluida, baik dalam bentuk cair, gas, atau campuran keduanya.

Aliran fluida merujuk pada pergerakan fluida, baik dalam pipa atau saluran terbuka, yang terjadi akibat adanya perbedaan tekanan atau gaya lainnya. Fluida itu sendiri dapat berupa air, gas, minyak, atau bahan kimia yang digunakan dalam berbagai aplikasi industri. Dalam dunia teknik dan industri, pemahaman terhadap aliran fluida sangat penting karena berhubungan langsung dengan proses produksi, distribusi, serta efisiensi energi.

Beberapa contoh aliran fluida dalam industri adalah:

• Industri Minyak dan Gas: Di sektor ini, aliran fluida mencakup proses pengangkutan minyak dan gas alam melalui pipa bawah tanah. Pengukuran aliran penting untuk memonitor volume produksi serta menghindari kebocoran yang bisa berbahaya.

• Industri Kimia: Dalam pabrik kimia, aliran bahan baku dan produk kimia harus diukur dengan akurat agar reaksi kimia berjalan sesuai yang diinginkan. Misalnya, pengukuran aliran air dan bahan kimia yang digunakan dalam proses pengolahan plastik atau farmasi.

• Industri Energi: Pada pembangkit listrik, aliran air atau uap digunakan untuk menghasilkan energi. Mengukur aliran fluida dengan tepat adalah penting untuk memastikan sistem bekerja secara efisien dan aman.

• Industri Makanan dan Minuman: Aliran fluida dalam proses produksi makanan dan minuman juga sangat penting. Misalnya, pengukuran aliran susu dalam pabrik pengolahan atau pengaliran air dalam pengolahan makanan kaleng.

Setiap industri ini mengandalkan pengukuran aliran untuk memastikan bahwa proses berjalan dengan baik dan bahan baku serta energi digunakan secara efisien.

2. Mengapa Aliran Fluida Perlu Diukur?

Mengukur aliran fluida tidak hanya penting untuk memastikan kelancaran operasional, tetapi juga untuk menjaga efisiensi, keamanan, dan kualitas produk. Beberapa alasan mengapa pengukuran aliran fluida sangat diperlukan antara lain:

• Kontrol Proses: Dalam banyak proses industri, kontrol yang tepat atas aliran fluida memastikan bahwa reaksi kimia, pemrosesan material, atau produksi energi dapat berlangsung dengan stabil. Sebagai contoh, dalam industri pengolahan minyak, aliran minyak yang tepat memastikan bahwa setiap tahap pengolahan berjalan sesuai dengan kebutuhan.

• Keamanan: Pengukuran aliran yang tepat juga sangat penting untuk menjaga keamanan. Aliran yang tidak terkontrol atau terlalu tinggi bisa menyebabkan kegagalan sistem, seperti kebocoran atau ledakan. Misalnya, dalam sistem gas alam, pengukuran aliran gas sangat penting untuk menghindari akumulasi gas berlebih yang bisa membahayakan.

• Efisiensi Energi: Dalam banyak aplikasi industri, aliran fluida yang tepat berhubungan langsung dengan penggunaan energi yang efisien. Pada pembangkit listrik tenaga air, pengukuran aliran air memungkinkan penyesuaian untuk menghasilkan energi dalam jumlah yang optimal.

• Perencanaan dan Perhitungan: Pengukuran aliran juga membantu dalam merencanakan kebutuhan bahan baku, energi, dan logistik lainnya. Misalnya, dalam industri makanan, pengukuran aliran susu atau bahan lain memungkinkan perhitungan yang tepat untuk produksi dalam jumlah besar.

3. Jenis-jenis Alat dan Pengelompokan serta Contoh-contoh Penggunaan Alat

Alat pengukur aliran fluida dapat dibagi dalam beberapa kategori berdasarkan prinsip kerjanya. Berikut adalah pengelompokan alat ukur aliran:

• Flowmeter Mekanik

  Termasuk alat seperti rotameter, yang mengukur aliran berdasarkan perbedaan tekanan. Biasanya digunakan dalam aplikasi dengan fluida yang bersih dan viskositas rendah, seperti air atau udara. Penggunaan umum terdapat pada industri kimia dan pengolahan air.

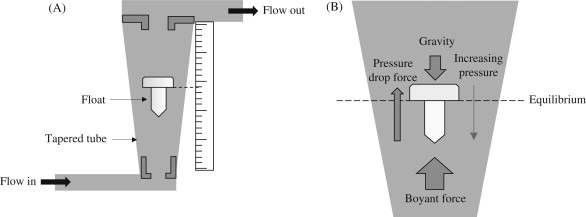

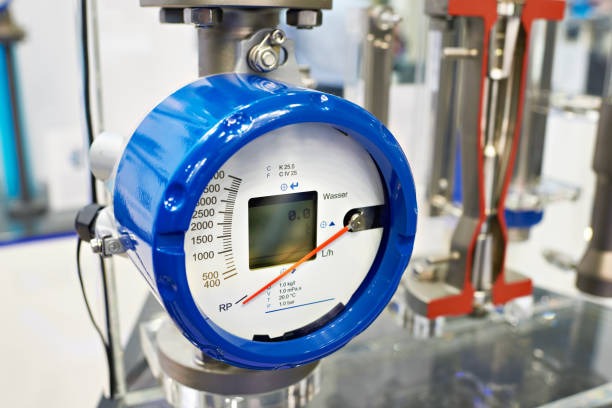

  Rotameter bekerja dengan mengukur laju aliran fluida yang mengangkat pelampung dalam tabung berbentuk kerucut. Saat fluida mengalir, gaya dorong yang dihasilkan oleh aliran mengangkat pelampung, sementara gaya gravitasi menariknya ke bawah. Posisi pelampung yang stabil menunjukkan laju aliran fluida, yang dapat dibaca pada skala yang tertera di tabung. Prinsip ini memungkinkan rotameter digunakan untuk mengukur aliran gas atau cairan dalam sistem pipa.

• Flowmeter Elektromagnetik

  Mengukur aliran berdasarkan prinsip elektromagnetik, ideal untuk mengukur aliran cairan konduksi seperti air atau larutan kimia. Contoh penggunaan termasuk pengukuran aliran air dalam sistem distribusi atau aliran larutan kimia dalam proses manufaktur.

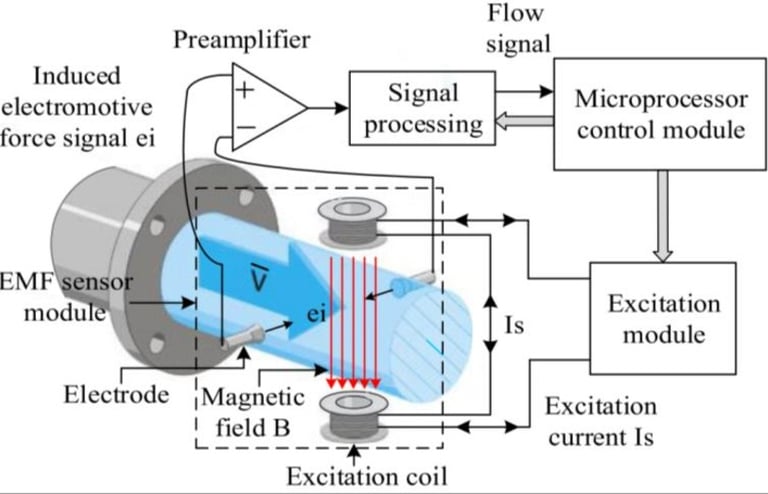

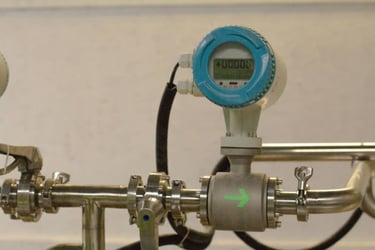

  Prinsip kerja electromagnetic flowmeter berdasarkan pada hukum Faraday tentang induksi elektromagnetik. Ketika fluida konduktif mengalir melalui pipa yang dilengkapi dengan medan magnet, perubahan fluks magnetik yang terjadi akibat aliran fluida akan menghasilkan tegangan induksi pada elektroda yang terpasang di sisi pipa. Tegangan ini sebanding dengan kecepatan aliran fluida, yang kemudian diukur dan dikonversi menjadi laju aliran. Alat ini tidak memiliki bagian yang bergerak, sehingga sangat akurat dan tahan lama untuk pengukuran aliran fluida konduktif.

• Flowmeter Ultrasonik

  Penggunaan gelombang suara untuk mengukur aliran, sering digunakan dalam aplikasi di mana kontak fisik dengan fluida tidak diinginkan, misalnya pada aliran gas atau dalam sistem pipa yang sulit dijangkau. Penggunaan umumnya di sektor energi atau gas alam.

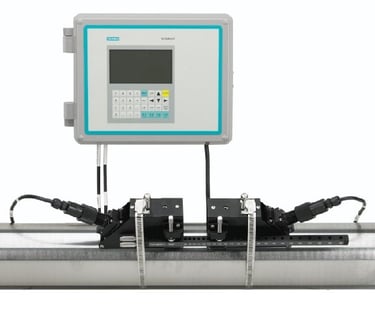

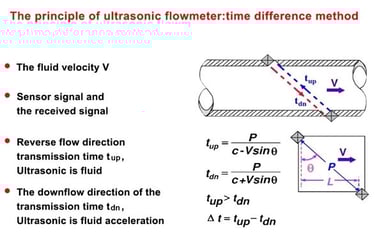

  Prinsip kerja ultrasonic flowmeter mengukur kecepatan aliran fluida dengan menggunakan gelombang ultrasonik. Ada dua jenis utama: transit-time dan doppler. Pada transit-time, dua transduser ultrasonik mengirimkan dan menerima gelombang melalui aliran fluida. Jika fluida mengalir, waktu yang dibutuhkan gelombang untuk bergerak ke arah aliran berbeda dengan waktu menuju arah berlawanan. Perbedaan waktu ini dihitung untuk menentukan kecepatan aliran. Pada doppler, transduser mengukur perubahan frekuensi gelombang yang dipantulkan oleh partikel dalam fluida, yang sebanding dengan kecepatan aliran.

• Flowmeter Massal (Coriolis)

  Digunakan untuk aplikasi yang membutuhkan pengukuran aliran massa yang sangat akurat. Ini banyak digunakan dalam industri minyak dan gas, farmasi, atau industri makanan dan minuman untuk memastikan pengukuran yang presisi.

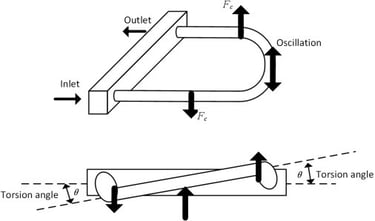

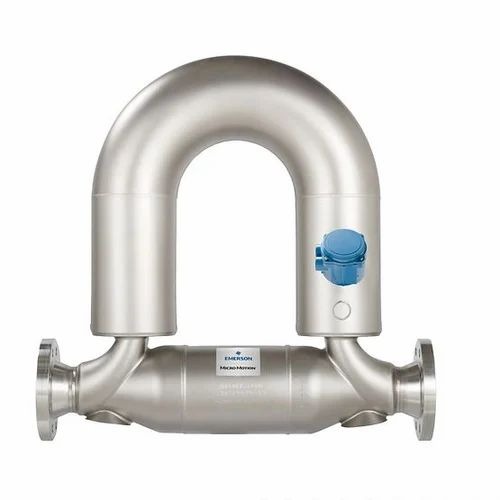

Prinsip kerja Coriolis flowmeter mengukur aliran fluida dengan memanfaatkan gaya Coriolis. Fluida yang mengalir melalui pipa berosilasi akan menyebabkan perubahan fase atau pergeseran frekuensi pada pipa osilator. Pergeseran ini sebanding dengan laju aliran fluida. Sensor di sepanjang pipa mengukur perubahan tersebut, yang kemudian dikonversi menjadi nilai aliran massal fluida.

4. Contoh Cara Menghitung Volume Flow Rate, Mass Flow Rate dan Flow Velocity

Dalam pengukuran aliran fluida, tiga kuantitas yang paling sering digunakan untuk menggambarkan aliran adalah laju aliran volume (volume flow rate), laju aliran massa (mass flow rate), dan kecepatan aliran (flow velocity). Ketiga kuantitas ini sangat penting dalam banyak aplikasi industri, seperti pengolahan kimia, pembangkit energi, dan distribusi air. Di bawah ini, kita akan membahas pengertian masing-masing kuantitas ini serta bagaimana cara menghitungnya, termasuk contoh kasus dari industri.

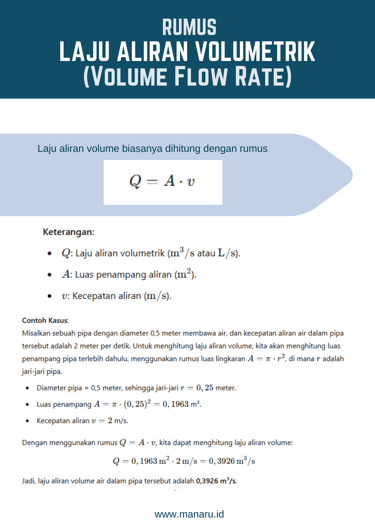

• Laju Aliran Volume (Volume Flow Rate)

  Laju aliran volume mengukur seberapa banyak volume fluida yang mengalir melalui suatu titik dalam sistem per unit waktu. Ini adalah salah satu pengukuran aliran yang paling umum digunakan dalam aplikasi seperti pengolahan air, distribusi bahan bakar, dan sistem pendingin.

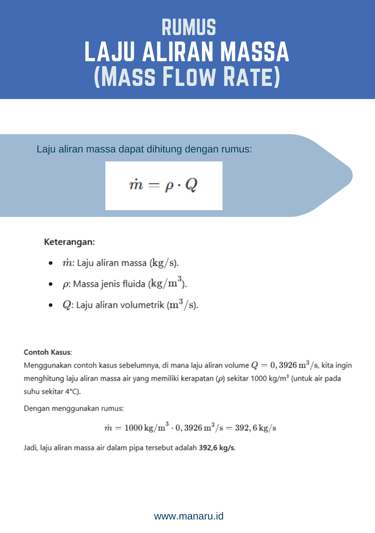

• Laju Aliran Massa (Mass Flow Rate)
  Laju aliran massa mengukur seberapa banyak massa fluida yang mengalir melalui suatu titik dalam sistem per unit waktu. Ini sangat penting dalam industri yang mengolah bahan-bahan berdasarkan massa, seperti dalam proses kimia, farmasi, atau industri makanan.

• Kecepatan Aliran (Flow Velocity)

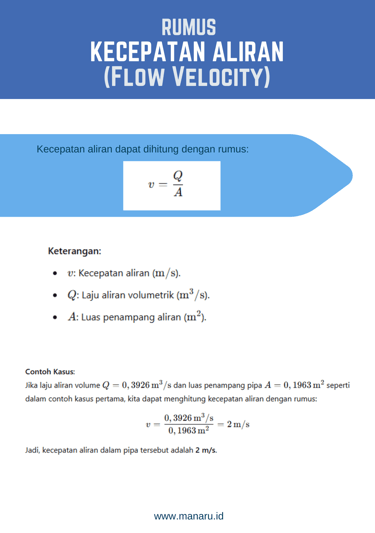

  Kecepatan aliran fluida mengukur kecepatan fluida yang mengalir melalui suatu titik dalam sistem. Kecepatan ini menunjukkan seberapa cepat fluida bergerak dalam pipa atau saluran, dan merupakan salah satu variabel penting dalam perencanaan dan desain sistem pipa.

5. Hal-hal yang Mempengaruhi Proses Pengukuran Suatu Fluida

Beberapa faktor yang dapat mempengaruhi akurasi pengukuran aliran fluida adalah:

• Viskositas Fluida: Fluida yang lebih kental (berviskositas tinggi) cenderung mengalir lebih lambat dan ini dapat mempengaruhi hasil pengukuran, terutama pada flowmeter mekanik.

• Temperatur dan Tekanan: Perubahan suhu atau tekanan fluida akan mempengaruhi kepadatan dan sifat fisik fluida, yang dapat menyebabkan variasi dalam pengukuran.

• Turbulensi: Aliran turbulen cenderung lebih sulit diukur dengan akurat dibandingkan aliran laminar, karena kecepatan fluida tidak seragam di seluruh saluran.

• Kebersihan Fluida: Kotoran atau partikel dalam fluida dapat mempengaruhi alat pengukur, terutama pada flowmeter elektromagnetik atau massal, yang dapat mengalami gangguan jika terkontaminasi.

6. Kesalahan yang Sering Terjadi dalam Pengukuran Aliran Fluida

Kesalahan dalam pengukuran aliran fluida sering terjadi akibat faktor-faktor seperti kalibrasi yang salah, pemasangan yang tidak tepat, atau kerusakan alat. Sebagai contoh, jika flowmeter tidak dikalibrasi dengan benar, alat dapat memberikan hasil yang tidak akurat. Selain itu, pemasangan yang buruk, seperti pemasangan yang tidak sejajar atau tidak sesuai dengan arah aliran, dapat menyebabkan aliran yang terdistorsi, mengarah pada kesalahan pengukuran. Contoh nyata kesalahan pengukuran bisa ditemukan pada sistem pipa minyak, di mana alat ukur yang tidak terkalibrasi dengan benar dapat mengarah pada laporan produksi yang keliru, menyebabkan pemborosan atau bahkan kebocoran yang tidak terdeteksi.

7. Instalasi Alat Ukur Aliran Fluida dan Hal-hal Penting yang Harus Dipahami

Instalasi alat ukur aliran memerlukan perhatian terhadap beberapa hal penting. Posisi pemasangan harus benar-benar diperhatikan, karena alat harus dipasang pada bagian pipa yang memungkinkan aliran fluida terukur dengan baik tanpa gangguan. Selain itu, pemilihan pipa yang sesuai dengan jenis alat pengukur juga sangat penting. Pipa yang terlalu kecil atau terlalu besar dapat mengurangi akurasi alat. Kalibrasi alat juga harus dilakukan secara berkala untuk memastikan hasil pengukuran tetap akurat, dan pemeliharaan rutin untuk menghindari kerusakan alat harus menjadi bagian dari prosedur standar operasional.

8. Indikator Pemilihan, Pemasangan, dan Perawatan Alat Ukur yang Tepat

Indikator keberhasilan dalam pemilihan, pemasangan, dan perawatan alat ukur aliran fluida dapat dilihat dari beberapa faktor, seperti akurasi pengukuran yang konsisten, kinerja yang stabil tanpa gangguan, dan pemeliharaan alat yang baik sehingga alat tetap berfungsi optimal sepanjang waktu.

Summary

Pengukuran aliran fluida memainkan peranan penting dalam berbagai industri. Alat pengukur aliran, seperti rotameter, flowmeter elektromagnetik, dan flowmeter ultrasonik, digunakan untuk memastikan aliran fluida yang tepat. Pengukuran yang akurat berhubungan langsung dengan efisiensi operasional dan keselamatan. Faktor-faktor yang mempengaruhi pengukuran aliran termasuk viskositas, temperatur, tekanan, dan kebersihan fluida. Kesalahan dalam kalibrasi, pemasangan, atau perawatan dapat menyebabkan ketidakakuratan pengukuran. Oleh karena itu, pemilihan, pemasangan, dan pemeliharaan alat ukur harus dilakukan dengan cermat untuk memastikan sistem pengukuran aliran yang optimal dan handal.
